什么鋁排管，鋁排管作用

恒豐冷暖設備始建于1963年,是研制開發生產蒸發式冷凝器,鋁排管,速凍機等制冷輔助設備的專業廠家;恒豐冷暖生產的蒸發式冷凝器具有運行安全可靠,使用壽命長等優點。速凍機采用國際先進的焊接設備和技術,單凍機箱體內
、外表面均為不銹鋼板,在運轉過程中,因此無傳動故障,易清洗,無污染。新型鋁排管是我公司研制的新型制冷設備,解決了原國內市場的無縫鋼管吊頂排管諸多問題
。

鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍

、冷藏庫理想的蒸發器

。鋁排管傳熱系數在-40℃～0℃蒸發溫度下K≈9～14w/m2℃,鋼排管傳熱系數在-40℃～0℃蒸發溫度下K≈8～13w/m2℃，為此同樣冷庫（負荷相同情況下）

，鋁排管配置的蒸發面積小于鋼排管

。另外，從鋁材成本及先進壓鑄工藝等綜合成本看

，鋁排管單位面積價格高于鋼排管但是鋁排管性能大大高于鋼排管

，總體性價比鋁排管要優于鋼排管。



新型鋁合金吊頂排管是我公司科研人員根據市場需求

，經專家指導研制而成的新型制冷設備

，該設備解決了原國內市場的無縫鋼管吊頂排營諸多問題，并在結構

、性能

、安裝方面均有獨特之處，通過使用深受用戶好評

。
主要特點
1、獨特的設計

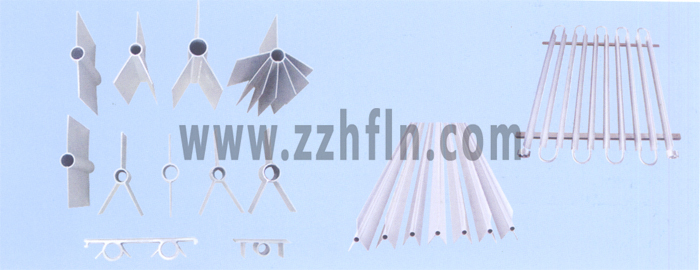

新型鋁合金吊頂排管單管采用外翼片外形組合

，主管外表帶有三條加強型散熱片分三角排列

。即增加了有效的散熱面積，又加強了單管強度

。成型的鋁排管平行固定

，分組組合成若干個平等通道，當制冷系統啟動后冷空氣就會在通道內形成煙道效應面快速下沉

，加快空氣對流

；因此有效的增加了降溫效果。
2、良好的導熱能力及低溫性能
（1）同樣的環境下：鋁管的導熱系數為：210W／（㎡

、℃）

，而鋼管的導熱系數為：46W／（㎡、℃）

，相對照可顯出鋁管比鋼管的導熱能力更優良

。
（2）鋁合金的使用溫度下限為-269℃，而GB／T8163國際無縫鋼管的使用溫度下限為-29℃

。目前國內低溫冷藏庫溫一般要求在-20℃～-25℃之間

，相對應的蒸發溫度為-30℃～-35℃。由此可見鋁合金吊頂排管更能勝任超低溫環境的使用

。
（3）安裝方便
鋁合金吊頂排管在整體重量比無縫鋼管吊頂排管要輕很多

，使吊裝的工作更輕便、更安全

，并且能減輕建筑結構載荷

，安裝時可分組分片組裝，且?guī)в蠥BS材質的模塊成底座

，整體組裝極其方便

。
（4）減少制冷劑用量
鋁合金吊頂排管是外翼片結構，其排管和制冷劑充注量要比無縫鋼管吊頂排管少得多

，而相對應制冷系統的輔助設備容積也相對應減少

。因此，既能節省制冷劑費用又降低了制冷設備的成本

。
（5）優化現場環境
鋁合金吊頂排管表面均覆抗氧化膜

，使用過程中不用防腐處理，而無縫鋼管吊頂排管在低溫高濕的使用環境中容易生銹

，需作不定期防腐處理

，而且在定期融霜過程中，排管的腐銹層及霜層會一起掉落在產品或地面上

，很容易污染產品

，其處理過程既花費資金，又浪費時間

，更影響公司的正常生產

，而鋁合金吊頂排管就根本不存在這些問題。
（6）間融霜及氣密
鋁合金吊頂排管內部均作防氧化處理．內壁光滑

，管內流速快．傳熱效果好且不易存集油垢和污物

。可采用熱氛融霜或熱氟融霜其效果很好

。鋁合金吊頂排管在制作時其測試壓力達到1200kpa時

，其強度試驗壓力為2400kpa，密封性試驗壓力為 1600kpa，且作氣壓

、水壓

、保壓三道工序，氣密穩定性很強

。
鋁排選用流程
由用戶提供使用需求

，由公司專業技術人員設計。

鋁排管蒸發器所標定的制冷量

，是根據國家商用設備質量監督檢驗中心所做的K值≈10W/(m2·℃) [平均值] 檢測報告計算得來

，是有科學根據的。根據冷庫設計規范

，Q=K·FΔt,實際配比過程中所取的溫差Δt=10℃

。則鋁排的制冷量為100W/m2。
鋁排管的配置
計算設備負荷確定鋁排換熱面積
冷卻設備負荷的計算：可以參考相關冷庫設計手冊

，進行詳細計算

。公式如下
Qq= Q1 + PQ2+ Q3+ Q4
Qq —— 冷間冷卻設備負荷，W

；
Q1 —— 維護結構傳熱量

，W；
Q2 —— 貨物熱量

，W

；
Q3 —— 通風換氣熱流量，W

；
Q4 —— 操作熱流量

，W；
P——負荷系數

。冷卻間

、凍結間P取1.3，其它冷間取1.0

；
由以上公式代入已知技術參數

，即可得出冷庫冷卻設備負荷值，即蒸發器需要提供的制冷量

，大型冷庫應嚴格按照以上計算過程

。
