蒸發式冷凝器工作原理

蒸發式冷凝器外觀圖

制冷系統中的主要換熱設備蒸發式冷凝器的作用原理：

制冷系統中壓縮機排出的過熱高壓制冷劑氣體經過蒸發式冷凝器中的冷凝排管

，使高溫氣態的制冷劑與排管外的噴淋水和空氣進行熱交換
，即氣態制冷劑由上口進入排管后自上而下逐漸被冷凝為液態制冷劑。配套引風機的超強風力使噴淋水完全均勻地覆蓋在盤管表面
，水借風勢
，極大地提高了換熱效果
。溫度升高的噴淋水由部分變?yōu)闅鈶B(tài)
，利用水的汽化潛熱由風勢帶走大量的熱量，熱氣中的水滴被高效脫水器截住
，與其余吸收了熱量的水，散落到PVC淋水片熱交換層中
，被流過的空氣冷卻
，溫度降低，進入水箱
，再經循環水泵繼續循環。蒸發到空氣中的水份由水位調節器控制自動補充
。
蒸發式冷凝器工作原理：
蒸發式冷凝器是以水和空氣作冷卻介質
，它主要利用部分水的蒸發帶走汽態制冷劑冷凝過程防除的熱量，工作時冷卻水由水泵送至冷凝管組上部噴嘴
，均勻地噴淋在冷凝排管外表面
，形成一層很薄的水膜，高溫汽態制冷劑由冷凝排管組上部進入
，被管外的冷卻水吸收熱量冷凝成液體從下部流出
，吸收熱量的水一部分蒸發為水蒸汽，其余落在下部集水盤內
，供水泵循環使用
，風機強迫空氣以3-5m/s的速度掠過冷凝排管促使水膜蒸發，強化冷凝管外放熱
，并使吸熱后的水滴在下落的進程中被空氣冷卻
，蒸發的水蒸汽隨從空氣被風機排出，未被蒸發的水滴被脫水器阻擋住落回水盤
。水盤中設浮球閥
，自動補充冷卻水量。

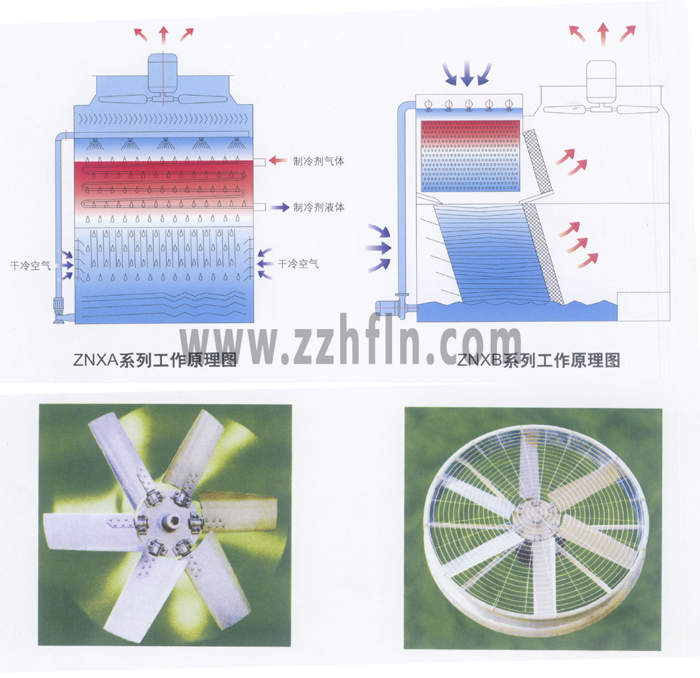

蒸發式冷凝器工作原理圖
