閉式冷卻塔

閉式冷卻塔一體機

閉式冷卻塔一體機適用范圍
閉式冷卻塔一體機主要是為了方便用戶安裝而設計

。該系列閉式冷卻塔集成了閉式冷卻塔主機

、循環水泵、循環水箱、電控箱一體

。用戶只需要將進出水管與閉式冷卻塔對接即可。使得用戶安裝閉式冷卻塔與連接水管的過程變得十分方便

。因此該款閉式冷卻塔廣泛應用于中頻電爐電源冷卻

，整流柜冷卻及流量不超過60立方米每小時的使用工況。

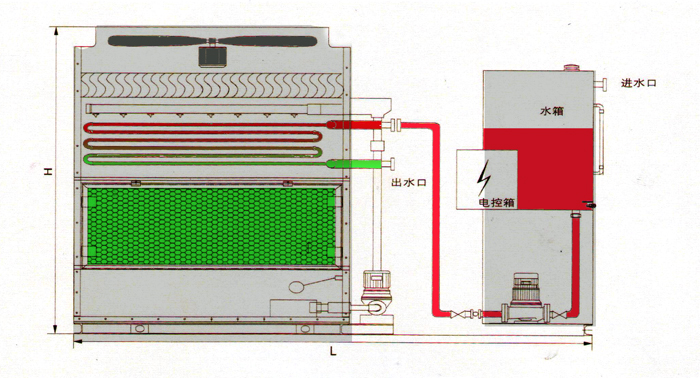

閉式冷卻塔一體機運行原理
該系列閉式冷卻塔已經集成了主機

、循環泵

、循環水箱和控制箱。在管道連接上

，以整流柜冷卻為例

。用戶將軟化水接入循環水箱內。循環水泵從軟化水箱內吸水

，然后泵入冷卻塔內

。經過冷卻塔冷卻后的軟化水，被送入整流柜

。然后在整流柜內被分散輸送到各個晶閘管及整流電子元件中

。從整流柜回來的高溫水，被送回循環水箱

，再一次被水泵泵入冷卻塔冷卻

，進行第二次循環。
電氣控制部分

，閉式冷卻塔的控制系統裝有溫度傳感器

。傳感器安裝在循環水的官道上，原理很簡單

。傳感器識別水溫

，控制箱根據水溫對冷卻塔的風機、噴淋泵發出開啟或關閉的信號

。當然

，用戶可以選擇變頻控制。風機和噴淋泵會根據水溫高低變頻運行

。

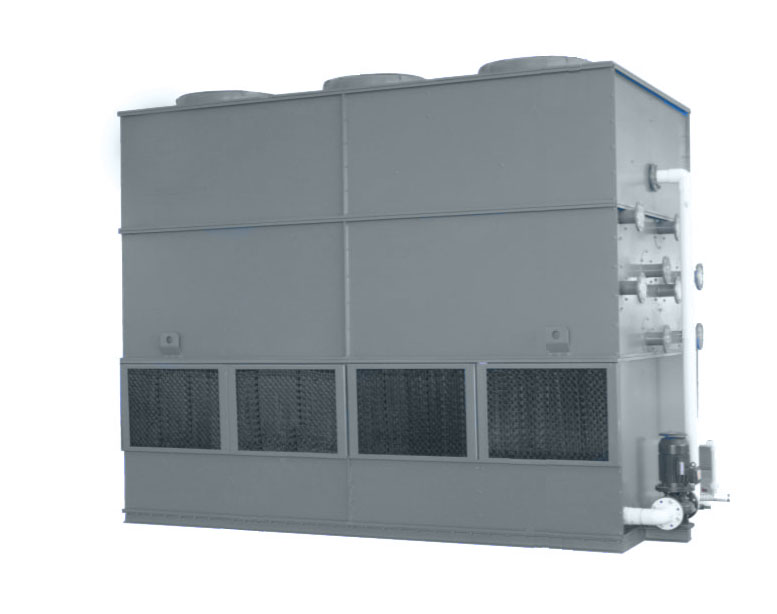

閉式冷卻塔一體機的組成
主機：主機采用逆流式閉式冷卻塔結構

。外殼采用鍍鋁鋅板或不銹鋼板制作。換熱器搭配T2紫銅列管式換熱器

。引風式閉式冷卻塔

。
循環水箱：循環水箱采用2mm厚度的304不銹鋼鋼板折邊焊接而成，而非市場常見的不銹鋼水箱

。水箱上帶自動補水口

，液位標記裝置

，高低液位報警裝置等。
循環水泵：循環水泵采用國內知名品牌水泵

。電機全部采用380V

，IF55，F(xiàn)級

。質量保證至少3年以上

。
控制箱：電器控制系統全部采用知名品牌電器原件，接線端子采用菲尼克斯品牌

，指示燈等開關原件采用施耐德或西門子等品牌

。
